Visoko{0}}hitro in brez{1}}kontaktno magnetno zaznavanje

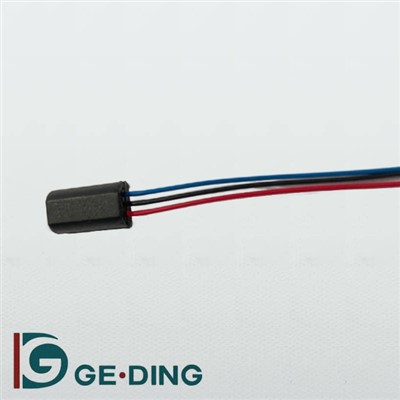

Senzor bližine Hallovega učinka zagotavlja hitro, zanesljivo in brezkontaktno magnetno zaznavanje za nadzor gibanja in položaja. Z uporabo napredne polprevodniške tehnologije ta Hallov magnetni senzor pretvori spremembe magnetnega polja v natančne električne signale, kar omogoča visoko-hiter odziv in dolgo življenjsko dobo. Idealen je za avtomatizacijo, zaznavanje hitrosti in elektronske krmilne sisteme, ki zahtevajo natančen in ponovljiv izhod.
Brezkontaktno dvoransko stikalo s pol-prevodniško konstrukcijo in integriranim prilagajanjem signala nudi večjo odpornost na vibracije, temperaturne spremembe in električni šum. Njegova kompaktna embalaža podpira zasnove tiskanega vezja, navoja ali -konektorja, primerne za industrijska in avtomobilska okolja.
Ključne značilnosti
- Polprevodniško{0}}odkrivanje magnetnega polja z digitalnim ali analognim izhodom.
- Visoka preklopna frekvenca, primerna za zaznavanje vrtenja in hitrosti.
- Odporen na vibracije, olje in umazanijo.
- Na voljo v obliki odprtega-kolektorja, potisnega-vlečenja ali napetostnega izhoda.
- Delovanje-brez vzdrževanja in brez mehanske obrabe.
Tehnični pregled
|
Kontaktirajte nas za ustrezno priporočilo senzorja in prilagojeno rešitev. |
|||||||
|
P/N |
Videz |
Dimenzija |
Montaža |
Razvrstitev |
Kontaktni obrazec |
Napajalna napetost |
Napajalni tok |
|
IC-01 serije |
|
|
Površinska montaža |
vsepolarni |
št
|
2,5~24Vdc |
0,8 ~ 2 mA |
|
IC-02 serije |
|
|
Površinska montaža |
vsepolarni |
NC
|
3~24Vdc |
2 mA maks |
|
IC-AO |
|
|
Površinska montaža |
unipolarni |
št
|
3~24Vdc |
4mA |
|

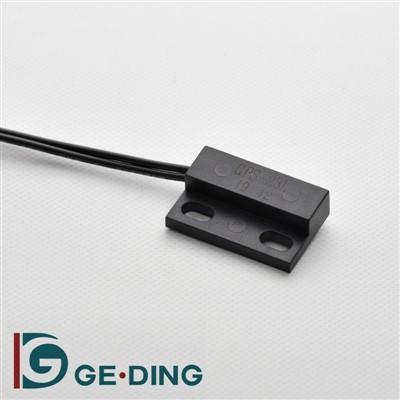

GPS-30R serije |
|
|
Montaža z vijaki |
vsepolarni |
št
|
2,5~24Vdc |
5MA |
|
Delovna temp |
-10~80 stopinj za standardni izdelek, na voljo je prilagoditev za višje ali nižje temperature |
||||||
|
Tip stikala |
Razpoložljivi tipi: unipolarni, bipolarni, omnipolarni, zaskočni, linearni Običajno odprto za standardni izdelek, na voljo je prilagoditev za NC in menjava, obvestite nas. |
||||||
|
Izhodna logika |
Digitalna visoka/nizka raven; npr. visoka raven (vhodna napetost), ko ni magnetnega polja, nizka raven (0–0,3 V), ko je zaznano magnetno polje |
||||||
|
Možnosti prilagajanja |
Mere ohišja, barva, dolžina kabla, vrsta priključka, polarnost zaznavanja in obseg občutljivosti |
||||||
|
Certificiranje |
Materiali s certifikatom ROHS, REACH SVHC, UL po izbiri. |
||||||
Aplikacije
Senzor bližine s Hallovim učinkom se uporablja v brezkrtačnih enosmernih motorjih, merjenju hitrosti, linearnem zaznavanju položaja in brez{0}}kontaktnem zaznavanju meje. Zagotavlja stabilno delovanje v industrijski avtomatizaciji, robotiki in krmilnih modulih za vozila.
Opombe o namestitvi
Zagotovite pravilno magnetno poravnavo in polarnost. Senzor varno namestite z razmikom, optimiziranim za moč ciljnega magneta. Izogibajte se prekomerni vročini med spajkanjem in ohranite polarnost ožičenja za dosledno izhodno zmogljivost.
Zakaj izbrati ta model
Hallov magnetni senzor zagotavlja ravnotežje med hitrostjo, natančnostjo in zanesljivostjo, ki ni primerljiva s tradicionalnimi reed ali mehanskimi stikali. Vsaka naprava je izdelana v skladu s strogimi standardi kakovosti z možnostjo prilagajanja za vrsto izhoda, ohišje in zasnovo kabla.
Kontaktirajte nas
Potrebujete-hitro rešitev za zaznavanje ali nadzor gibanja? Stopite v stik z našimi strokovnjaki, da raziščete najprimernejše brez{1}}konfiguracije stikala za dvorane za vašo aplikacijo.
